Données géospatiales

Sources de données géographiques

Les données géospatiales peuvent être récupérées à diverses fins à partir de différentes sources. Voici quelques-uns d’entre eux:

Visualisation

Un logiciel SIG est nécessaire pour afficher les données géospatiales et de nombreux outils existent. Ce site Web fournit principalement des exemples en utilisant QGIS. Puisque l’utilisation du logiciel SIG, en particulier QGIS, est nécessaire pour plusieurs sections de ce livre électronique, des explications sur la façon d’installer QGIS sont déjà incluses dans le Logiciel géospatial.

Base de données géographiques

Une base de données géodonnées (également connue sous le nom de base de données spatiale) peut stocker, interroger (par exemple, en utilisant Structured Query Language SQL) ou modifier des données avec des références géographiques (geospatial data). Les données géospatiales se composent principalement de données vectorielles (voir shapefiles), mais les données raster peuvent également être mises en œuvre. Une base de données géodonnées relie ces données à des tableaux d’attributs et à des coordonnées géographiques. Une caractéristique particulière des bases de données géographiques est qu’elles peuvent être visualisées et manipulées via un serveur (web ou local) SIG (système d’information géographique). Par exemple, des logiciels comme QGIS (ou ArcGIS Pro) permettent de créer des cartes et de faire des requêtes sur une sorte de serveur local en utilisant des données géodonnées stockées localement. Le format de base géographique typique est .gdb, qui fonctionne comme un répertoire à QGIS ou ArcGIS, et la taille maximale d’un fichier .gdb est de 1 téraoctet.

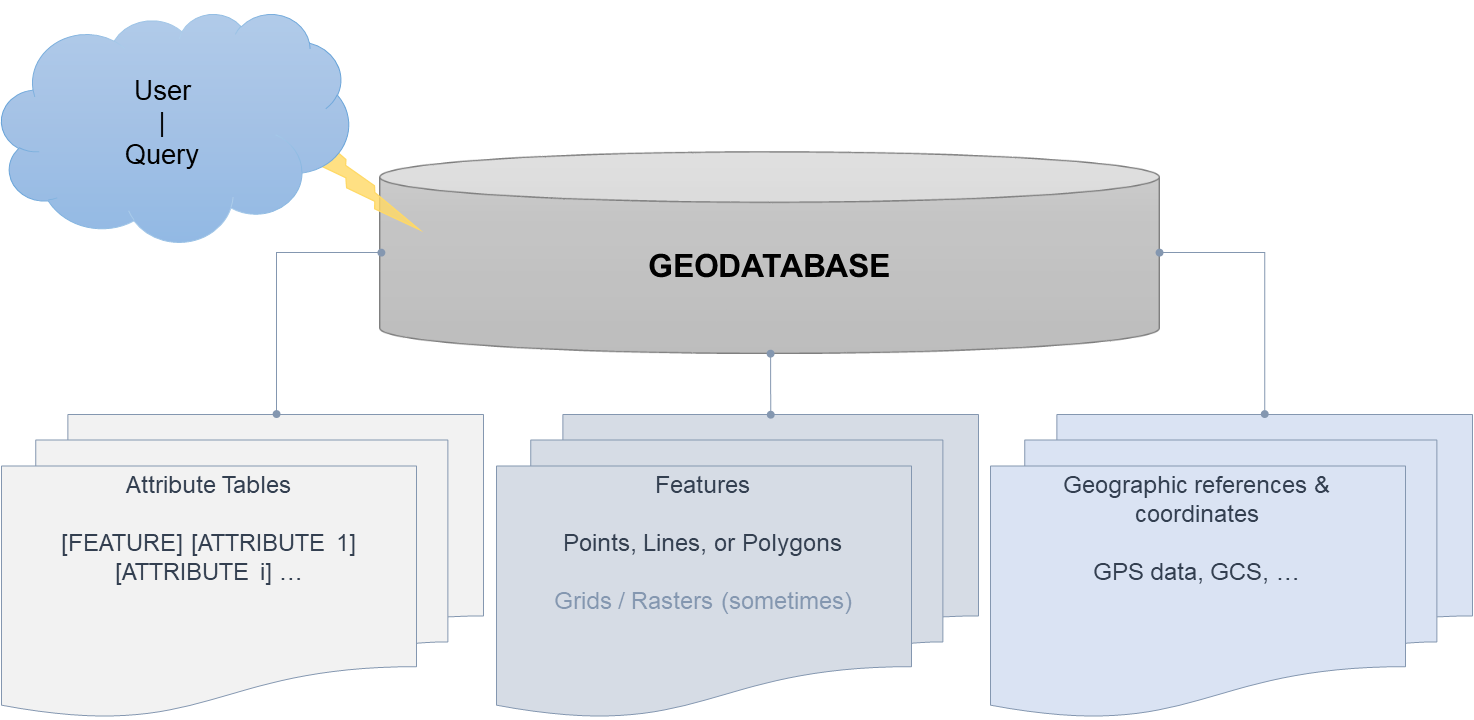

gdb

Le squelette fonctionnel d’une base de données géographiques.

Données sur les vecteurs

Les données vectorielles sont visuellement lisses et efficaces pour les opérations de recouvrement, en particulier en ce qui concerne l’information géocompatible, comme les routes ou les délimitations de surface. Les données vectorielles sont caractérisées comme étant peu intensives en stockage, faciles à évaluer et compatibles avec les environnements relationnels. Les formats communs sont .shp, JSON ou TIN.

Le format shapefile a été inventé par Esri au début des années 1990 (la description technique originale shapefile (PDF) reste la référence autorisée) et l’information contenue dans un shapefile peut être :

Fichier de forme

Un shapefile se compose de plusieurs fichiers sur le disque avec les parties essentielles suivantes:

Ces fichiers doivent être dans le même dossier - sinon, le shapefile est incomplet et ne fonctionne pas (correctement). Quelques autres fichiers peuvent survenir lorsque nous manipulons un shapefile (par exemple, .atx, .sb*, .shp.xml, .cpg, .mxs, .ai*, ou .fb*), mais nous pouvons ignorer ces fichiers.

Les données vectorielles de Shapefile possèdent généralement une table d’attributs (comme n’importe quelle autre base de données géodonnées) dans laquelle chaque objet polygone, ligne ou point peut recevoir une valeur d’attribut. Les attributs sont définis par des colonnes avec leurs noms (en-têtes de colonnes) et peuvent avoir des formats numériques (p. ex. float, double, int ou long), texte (string), ou date/heure (p. ex. aaammdd ou HH:MM:SS).

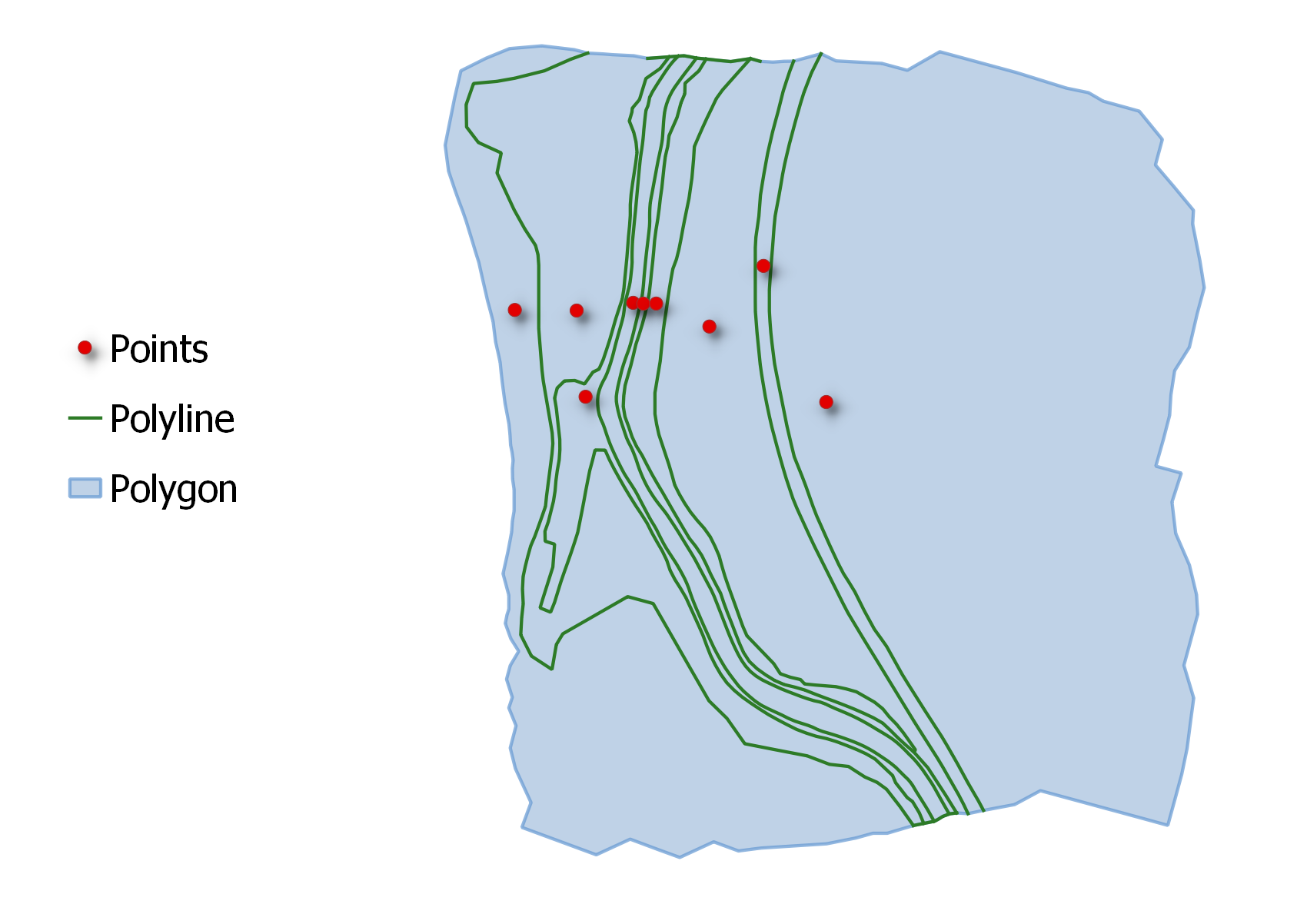

shp-illu

Illustration des caractéristiques du fichier de formes point (rouge), (poly) ligne (vert) et polygone (bleu).

Shapefile versus Geodatabase

Un shapefile peut être compris comme un format concurrent à une base de données géographiques. Quel est le meilleur format de fichier ? Strictement parlant, une base de données géodonnées et un fichier de formes peuvent effectuer des opérations similaires, mais un fichier de formes nécessite plus d’espace de stockage pour stocker des contenus similaires, ne peut pas stocker des champs de date et d’heure combinés, et ne supporte pas les données raster ou les valeurs Null (not-a-number). Les fichiers de formes sont également limités à 2 Go par fichier composant, les noms d’attributs de 10 caractères ou moins et les champs de texte de 255 caractères ou moins. Ainsi, les bases de données géographiques (et le format GeoPackage le plus portable) ont un avantage technique sur les fichiers de forme, mais l’utilisation des fichiers de forme est encore populaire et de nombreux flux de travail géospatials traditionnels se concentrent sur les manipulations de fichiers de forme.

Réseau irrégulier triangulé (TIN)

A triangulated irregular network (TIN) represents a surface composed of multiple triangles. In hydraulic engineering and water resources research, one of the most important uses of a TIN is the generation of computational meshes for numerical models (read more in the BASE tutorial, for example). In such models, a TIN consists of lines and nodes forming georeferenced, three-dimensionally sloped triangles of the surface, which represent a digital elevation model (DEM). TIN nodes have georeferenced coordinates and potentially more attribute information such as node IDs and elevation. The advantage of a TIN DEM over a raster (see below) DEM is that it requires less storage space. However, manipulating a TIN is not as straightforward as manipulating a raster. The below figure shows an example TIN created with matplotlib.tri.TriAnalyzer, and based on a showcase from the matplotlib docs. The file ending of a TIN is .tin.

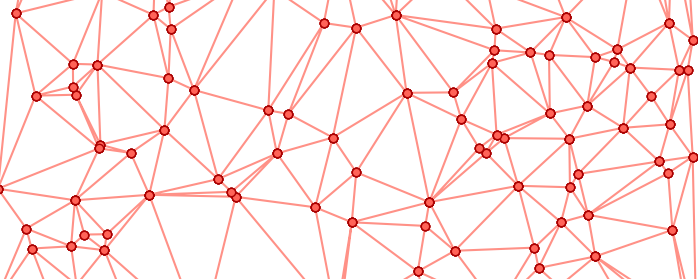

tin-illu

Illustration d’un TIN.

GéoJSON

GeoJSON est un format ouvert pour représenter les données géographiques avec des normes d’accès aux fonctionnalités simples, où JSON indique JavaScript Object Notation (lisez plus sur JSON manipulation de fichiers dans les bases de Python). GeoJSON est normalisé comme RFC 7946. Le nom du fichier GeoJSON se terminant est .geojson et un fichier a généralement la structure suivante:

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "geometry": {
        "type": "Point",
        "coordinates": [9.104028940200806, 48.74417005744522]
      },
      "properties": {
        "name": "IWS"
      }
    }
  ]
}

Alors que les métadonnées GeoJSON peuvent fournir des informations sur la hauteur (z valeurs) en tant que valeur properties, il y a une progéniture plus appropriée pour coder la topologie géospatiale sous la forme du TopoJSON format. Pour manipuler les fichiers GeoJSON avec Python, allez à la section géojson. Pour créer un fichier GeoJSON personnalisé, visitez geojson.io.

Géoemballage (GPKG)

GeoPackage (.gpkg) est un format de données géospatiales ouvert, indépendant de la plate-forme et fondé sur des normes, publié par le Open Geospatial Consortium (OGC) (norme 12-1228r19 de l’OGC). Techniquement, un GeoPackage est un seul fichier de base de données SQLite 3 qui suit les spécifications de GeoPackage, ce qui signifie qu’il peut être ouvert, interrogé et modifié avec n’importe quel outil SQLite-aware en plus du logiciel SIG comme QGIS.

Contrairement à un shapefile (qui est vraiment un petit paquet de fichiers sidecar), un GeoPackage est un seul fichier qui peut contenir simultanément:

Pourquoi utiliser un GeoPackage au lieu d’un shapefile ?

Comparé au shapefile, le format GeoPackage supprime la plupart des limitations bien connues du shapefile :

PropertyShapefileGeoPackage
Number of files per datasetAt least 3 (.shp, .shx, .dbf, plus .prj, .cpg, ...)1 (.gpkg)
Number of layers per file1Many (vector and raster mixed)
Maximum size2 GB per component file~140 TB (SQLite limit)
Field name length≤ 10 charactersUnlimited (practically)
Text field length≤ 255 charactersUnlimited (TEXT)
Character encodingCode-page dependent (.cpg)UTF-8 (full Unicode)
Date/time data typeDate onlyFull DATETIME
Null / NaN valuesNot supportedSupported
Spatial indexExternal (.sbn/.sbx)Built-in R-tree
Raster supportNoYes (tiled)
StandardizationDe-facto (Esri whitepaper)Open OGC standard

Lecture et écriture d’un GeoPackage avec Python

GeoPackage est nativement soutenu par GDAL/OGR, Fiona, geopandas, et rastério. Un aller-retour typique avec geopandas ressemble à :

import geopandas as gpd

# Read a specific layer from a GeoPackage
gdf = gpd.read_file("rivers.gpkg", layer="centerlines")

# Write (or append) another layer into the same .gpkg
gdf.to_file("rivers.gpkg", layer="centerlines_buffered", driver="GPKG")

Pour lister tous les calques contenus dans un GeoPackage :

import fiona
print(fiona.listlayers("rivers.gpkg"))

Parce qu’un GeoPackage est une base de données SQLite, les requêtes d’attributs peuvent également être émises directement via SQL:

import sqlite3
con = sqlite3.connect("rivers.gpkg")
for row in con.execute("SELECT name, length_m FROM centerlines WHERE length_m > 1000"):
    print(row)

Données sur les cellules broyées

Les ensembles de données Raster stockent des valeurs de pixel (cellules), qui nécessitent un grand espace de stockage, mais ont une structure simple. Un autre grand avantage des rasters est la possibilité d’effectuer des analyses géospatiales et statistiques. Les formats courants des ensembles de données de raster sont, entre autres, .tif (GeoTIFF), GRID (un dossier avec BND, HDR, STA, VAT, et d’autres fichiers), .flt (points flottants), ASCII (American Standard Code for Information Interchange) et beaucoup d’autres types de fichiers semblables à des images.

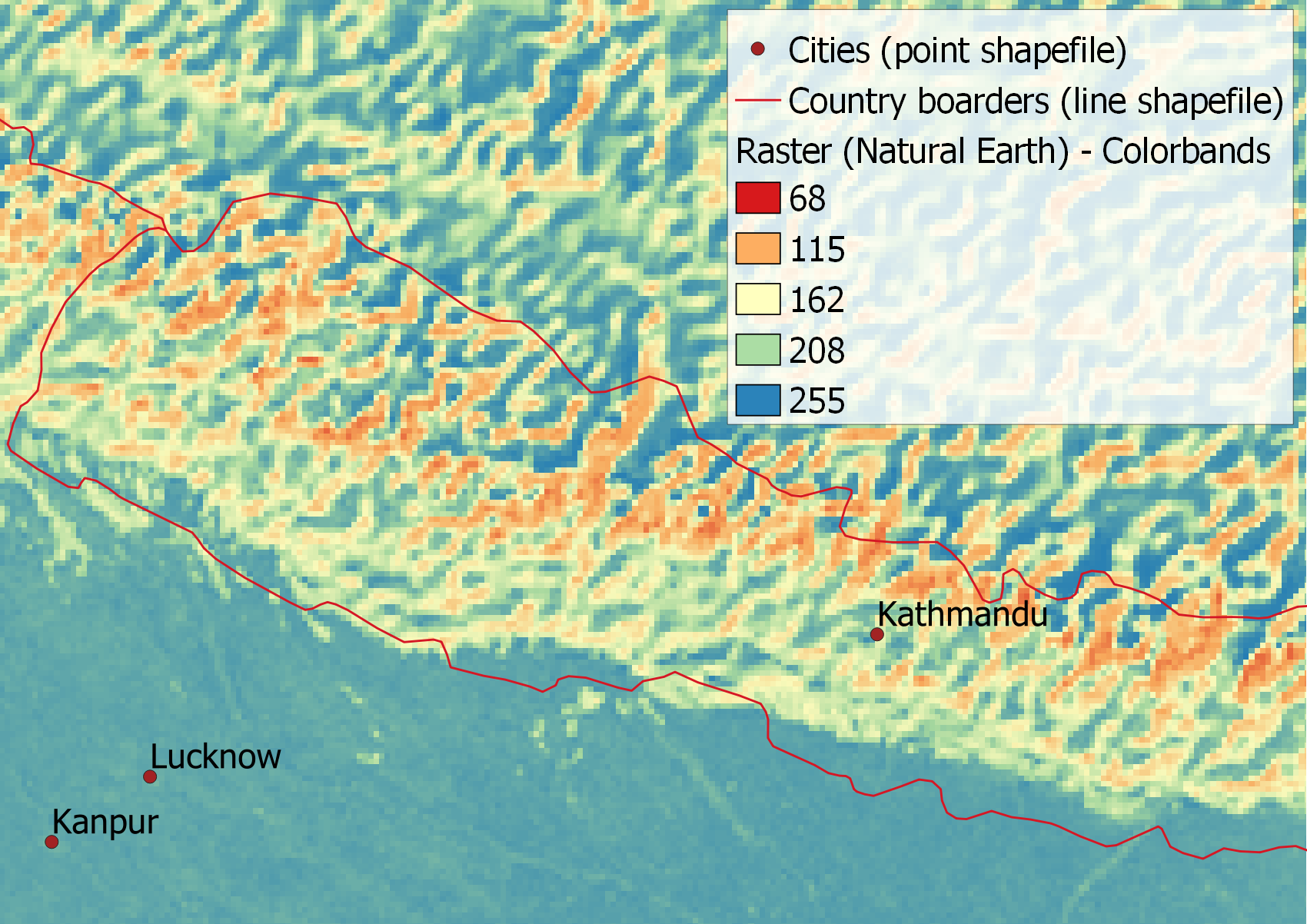

raster-illu

Illustration du raster NE1 50M SR W.tif de la Terre naturelle zoomé sur le Népal, avec des fichiers de forme point et ligne indiquant respectivement les grandes villes et les frontières du pays. Prenez note de l’aspect carrelé de la grille, où chaque carrelage correspond à une cellule raster 50m-x-50m.

Modèles d’élévation numérique lidar et sous-marine (Bathymetries)

Les données des relevés terrestres sont souvent fournies sous la forme d’un ensemble de données point-y-z ainsi que de paramètres d’attribut point. Les ensembles de données tridimensionnels de la surface topographique nue de la Terre sont appelés un modèle d’élévation numérique (lisez la terminologie DEM dans le glossaire), qui représente la base de toute analyse physique d’un écosystème fluvial. La topographie sous-marine est appelée la bathymétrie d’une rivière ou d’un autre plan d’eau. De nos jours, les nuages point x-y-z pour générer un Modèle numérique de terrain (MNT) proviennent principalement de sondages Lidar combinés avec Echo sounder. Les approches plus anciennes reposent sur l’arpentage manuel (p. ex., avec une station totale) de profils de rivières transversales et l’interpolation du terrain entre les profils. La nouvelle technique Lidar utilise des sources de lumière (laser) et fournit des données bathymétriques jusqu’à 2 m d’eau profonde sous la forme de *.las ou le formulaire zippé *.laz fichiers. Les eaux plus profondes sont cartographiées avec un Echo sounder et les ensembles de données fusionnés Lidar et échosounding produisent des nuages de points sans soudure des écosystèmes fluviaux, qui peuvent être stockés dans différents types de fichiers.

Lidar produit des nuages de points massifs, qui surchargent rapidement même des ordinateurs puissants. C’est pourquoi dans la pratique, les données Lidar peuvent devoir être ventilées en zones plus petites de moins de 106 points chacun. Le logiciel de traitement Lidar (par exemple, LASTools) est utile dans cette tâche.

Projections et systèmes de coordination

Dans les analyses de données géospatiales, une projection représente une approche pour aplatir (une partie du) globe. Dans ce processus d’aplatissement, les coordonnées latitudinales (Nord/Sud) et longitudinales (Ouest/Est) d’un emplacement sur le globe (trois dimensions - 3d) sont projetées sur les coordonnées d’une carte bidimensionnelle (2d). Lorsque les coordonnées 3d sont projetées sur des coordonnées 2d, des distorsions se produisent, et divers systèmes de projection sont utilisés dans les analyses géospatiales. Dans la pratique, cela signifie que si nous utilisons des fichiers de données géospatiales avec des projections différentes, un effet de distorsion se propage dans tous les calculs ultérieurs. Il est essentiel d’éviter de tels effets de distorsion en veillant à ce que le même système de projection et de coordonnées de référence (SCR) soit appliqué de manière cohérente à toutes les données géospatiales. Cela commence par la création d’une nouvelle couche géospatiale (p. ex., un fichier de forme vectoriel point ou GeoPackage) à QGIS (get installation instructions) et doit être utilisé de façon cohérente dans tous les codes de programme. Pour spécifier un CS Ex; par exemple, dans QGIS (tutoriel dans le next section), cliquez sur Projet > Propriétés > onglet Système de coordonnées et sélectionnez un COORDINATE_SYSTEM. Par exemple, un système de coordination approprié pour l’Europe centrale est ESRI:31493 (lire plus dans le QGIS docs). Les systèmes projetés varient selon la région (systèmes de coordonnées locales), qui peuvent être trouvés, par exemple, à epsg.io ou spatialereference.org.

Dans shapefiles, l’information sur la projection est stockée dans un fichier .prj (rappelez les définitions dans shapefile section), qui est un fichier texte. Le Consortium géospatial ouvert (OGC) et Esri utilisent Well-Known Text (WKT) fichiers pour la description standard des systèmes de coordonnées, et un fichier formaté WKT .prj est affiché dans le bloc de code ci-dessous. Les unités et les mesures définies dans le fichier formaté WKT .prj déterminent également les unités de WKB (Well-Known Binary) définitions des géométries telles que la longueur des lignes (par exemple, en mètres, pieds, ou bien d’autres), ou la surface polygonale (mètres carrés, kilomètres carrés, acres, et bien d’autres).

PROJCS["unknown",GEOGCS["GCS_unknown",
                        DATUM["D_Unknown_based_on_GRS80_ellipsoid",SPHEROID["GRS_1980",6378137.0,298.257222101]],
                        PRIMEM["Greenwich",0.0],UNIT["Degree",0.0174532925199433]],
       PROJECTION["Lambert_Conformal_Conic"], PARAMETER["False_Easting",6561666.66666667],
       ..., UNIT["US survey foot",0.304800609601219]]

Dans les fichiers GéoJSON, le système de référence de coordonnées par défaut est WGS 84 (longitude/latitude, EPSG:4326), comme prescrit par RFC 7946 §4.
