Géométrie et génération de mesh

Le maillage est une partie essentielle de la solution numérique et doit répondre à certains critères afin de générer une solution valable et précise. La section suivante décrit l’utilitaire snappyHexMesh pour créer des mailles 3d contenant des cellules hexaédriques et hexaédriques fractionnées à partir de géométries de surface triangulées.

Pour plus de détails sur les caractéristiques du maillage et les contraintes de validité, veuillez consulter le Chapitre 4 du OpenFOAM User Guide. Pour exécuter snappyHexMesh, en plus d’un maillage de base de géométrie existant, les fichiers suivants sont requis:

openfoam

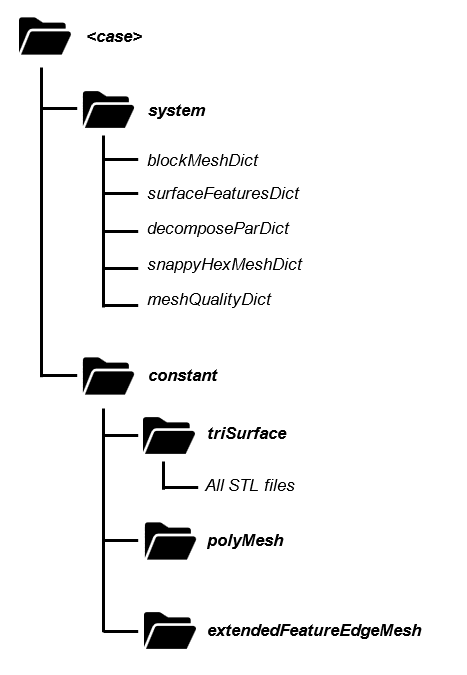

Figure 1:Répertoire de cas contenant les fichiers nécessaires pour exécuter snappyHexMesh.

Les sections suivantes décrivent les étapes à suivre.

Création du fond Hex Mesh

Avant de pouvoir exécuter snappyHexMesh, il faut créer un maillage de fond caractérisé par des cellules hexaédriques. Ce maillage doit contenir toute la région qui doit être enroulée avec snappyHexMesh, comme le montre la figure ci-dessous.

openfoam

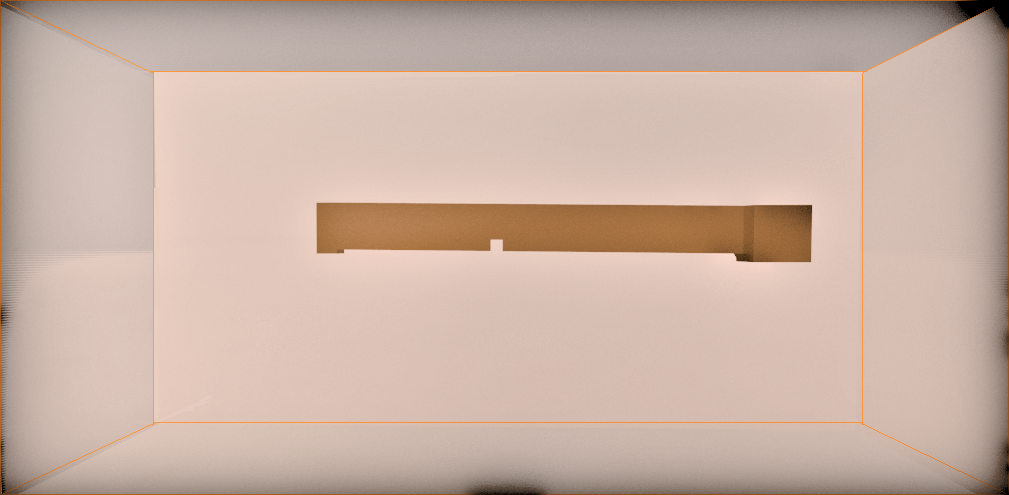

Figure 2:Mesh de fond créé avec blockMesh contenant la structure à mélanger.

Dans le fichier blockMeshDict, les éléments suivants doivent être ajoutés:

   convertToMeters 1;
    vertices
        (
            ( -30.0 -25.0 -25.0 )   //vertex number 0
            ( 70.0 -25.0 -25.0 )   //vertex number 1
            ( 70.0 25.0 -25.0 )   //vertex number 2
            ( -30.0 25.0 -25.0 )   //vertex number 3
            ( -30.0 -25.0 25.0 )   //vertex number 4
            ( 70.0 -25.0 25.0 )   //vertex number 5
            ( 70.0 25.0 25.0 )   //vertex number 6
            ( -30.0 25.0 25.0 )   //vertex number 7
        );
openfoam

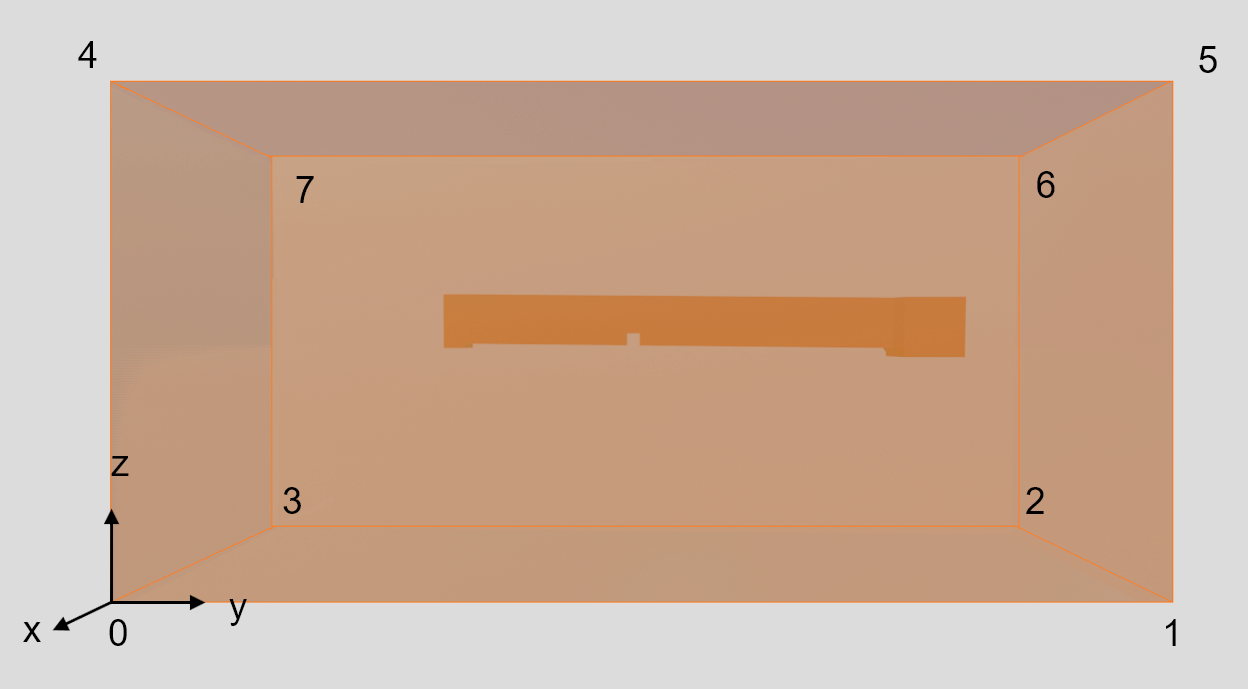

Figure 3:Mesh de fond indiquant l’ordre dans lequel les sommets sont écrits dans le fichier block-meshDict.

    blocks
        (
            hex (0 1 2 3 4 5 6 7)   // vertex numbers
            (400 200 200)   // number of cells in each direction
            simpleGrading (1 1 1) // cell expansion ratios
        );

Pour plus de détails concernant l’utilitaire blockMesh, voir blockMesh dans le OpenFOAM User Guide.

Caractéristiques de surfaceDict

La surfaceCaractéristiquesDict extrait et écrit toutes les caractéristiques de surface dans un fichier. Dans ce fichier, tous les fichiers STL qui ont été enregistrés dans le dossier triSurface doivent être ajoutés comme suit:

    Air
    {
        surfaces
            ("Air.stl");
        includedAngle   180;

    // Write features to obj format for postprocessing
        writeObj                yes;
    }

La version complète de la surfaceCaractéristiquesDict pour le tutoriel actuel est enregistrée dans le dossier de cas.

décomposéParDict

La décompositionParDict est utilisée pour décomposer un maillage et des champs d’un boîtier pour l’exécution parallèle. Lors d’une exécution parallèle, la géométrie doit d’abord être segmentée en géométries individuelles pour chaque processus MPI (Message Passing Interface, une norme pour l’informatique parallèle). L’entrée number OfSubdomains est obligatoire, et la méthode Method définit le type de méthode de décomposition. Plusieurs méthodes de décomposition sont disponibles. Par conséquent, le fichier decomposerParDict ci-dessous ne présente qu’une option exemplaire.

    numberOfSubdomains 8;
    method          simple;

    simpleCoeffs
    {
        n               (2 2 2);
        delta           0.001;
    }

    hierarchicalCoeffs
    {
        n               (1 1 1);
        delta           0.001;
        order           xyz;
    }

    manualCoeffs
    {
        dataFile        "";
    }

    distributed     no;

    roots           ( );

SnappyHexMesh

Le dictionnaire snappyHexMeshDict contient une série de commandes qui contrôlent les différentes étapes du processus de maillage. Les principales sont les suivantes:

Les étapes clés impliquées lors de l’exécution de snappyHexMesh sont:

  1. Castellation: les cellules qui sont au-delà d’une région définie par un point prédéfini sont supprimées.

  2. Snapping: reconstruit les cellules pour déplacer les bords de l’intérieur de la région à la limite requise.

  3. Layering: crée des couches supplémentaires dans la région limite.

  4. Mesh quality: contrôlez et vérifiez la qualité du maillage.

Pour cet exemple, l’option add Layers, qui permet l’ajout de couches visqueuses, a été définie à false.

/*--------------------------------*- C++ -*----------------------------------*\
| =========                 |                                                 |
| \\      /  F ield         | OpenFOAM: The Open Source CFD Toolbox           |
|  \\    /   O peration     | Version:  2.2.0                                 |
|   \\  /    A nd           | Web:      www.OpenFOAM.org                      |
|    \\/     M anipulation  |                                                 |
\*---------------------------------------------------------------------------*/
FoamFile
{
    format      ascii;
    class       dictionary;
    object      snappyHexMeshDict;
}
// * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //

// Which of the steps to run
castellatedMesh true;    // make basic mesh
snap            true;    // decide to snap back to surface
addLayers       false;   // decide to add viscous layers

La sous-diction GEOMETRY énumère toutes les surfaces utilisées par snappyHexMeshDict, à l’exception de la géométrie blockMesh. En outre, il définit un nom pour chacun d’eux à utiliser comme référence comme indiqué dans l’exemple ci-dessous.

geometry // Load all the STL files here
{
  Air.stl {type triSurfaceMesh; name Air;}
  Concrete-sides.stl {type triSurfaceMesh; name Concrete-sides;}
  Gravel-bottom.stl {type triSurfaceMesh; name Gravel-bottom;}
  Inlet.stl {type triSurfaceMesh; name Inlet;}
  Obstacle.stl {type triSurfaceMesh; name Obstacle;}
  Outlet.stl {type triSurfaceMesh; name Outlet;}
};

Castellation (Refinement)

Les paramètres CastellatedMeshControls permettent ensuite de définir le raffinement du maillage. Le niveau de raffinement peut être défini dans les sections caractéristiques, raffinementSurfaces et raffinementRégions. À partir du niveau 0, qui ne correspond à aucun raffinement, chaque niveau de raffinement ultérieur divise la cellule en 4 parties.

openfoam

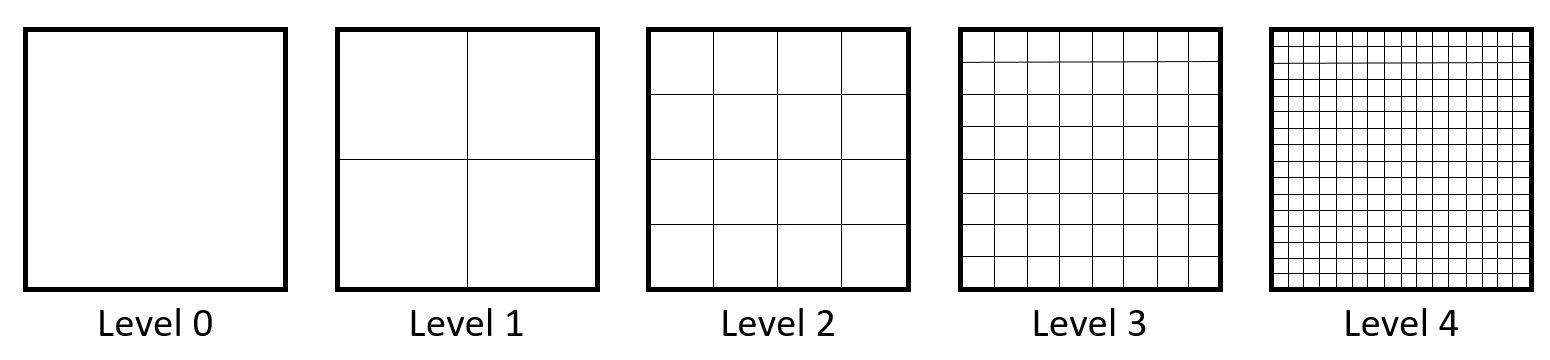

Figure 4:Exemple de différents niveaux de raffinement des mailles.

En outre, les éléments suivants sont définis:

Pour plus de détails sur ces paramètres, veuillez consulter la section castellation et raffinement OpenFOAM User Guide.

castellatedMeshControls
{
    maxLocalCells 50000000;   // max cells per CPU core
    maxGlobalCells 500000000; // max cells to use before mesh deletion step
    minRefinementCells 0;     // was 0 - zero means no bad cells are allowed during refinement stages
    nCellsBetweenLevels 3;    // expansion factor between each high & low refinement zone

    // Explicit feature edge refinement
    // ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

    features // taken from STL from each .eMesh file created by "SurfaceFeatureExtract" command
    (
      {file "Air.eMesh"; level 0;}
      {file "Concrete-sides.eMesh"; level 0;}
      {file "Gravel-bottom.eMesh"; level 0;}
      {file "Inlet.eMesh"; level 0;}
      {file "Obstacle.eMesh"; level 0;}
      {file "Outlet.eMesh"; level 0;}
    );

    // Surface based refinement
    // ~~~~~~~~~~~~~~~~~~~~~~~~

    refinementSurfaces // Surface-wise min and max refinement level
    {
      Air {level (0 0);}
      Concrete-sides {level (1 3);}
      Gravel-bottom {level (2 3);}
      Inlet {level (1 3);}
      Obstacle {level (3 3);}
      Outlet {level (2 3);}
    }

    resolveFeatureAngle 30;  // Resolve sharp angles // Default 30
    refinementRegions        // In descending levels of fineness
    allowFreeStandingZoneFaces true;
}

Dans la section affinementSurfaces de l’exemple ci-dessus, différents niveaux de raffinement ont été fixés pour chaque élément constitutif. On trouvera ci-après un exemple détaillé du raffinement qui en résulte pour les éléments de fond de gravier et d’obstacle.

openfoam

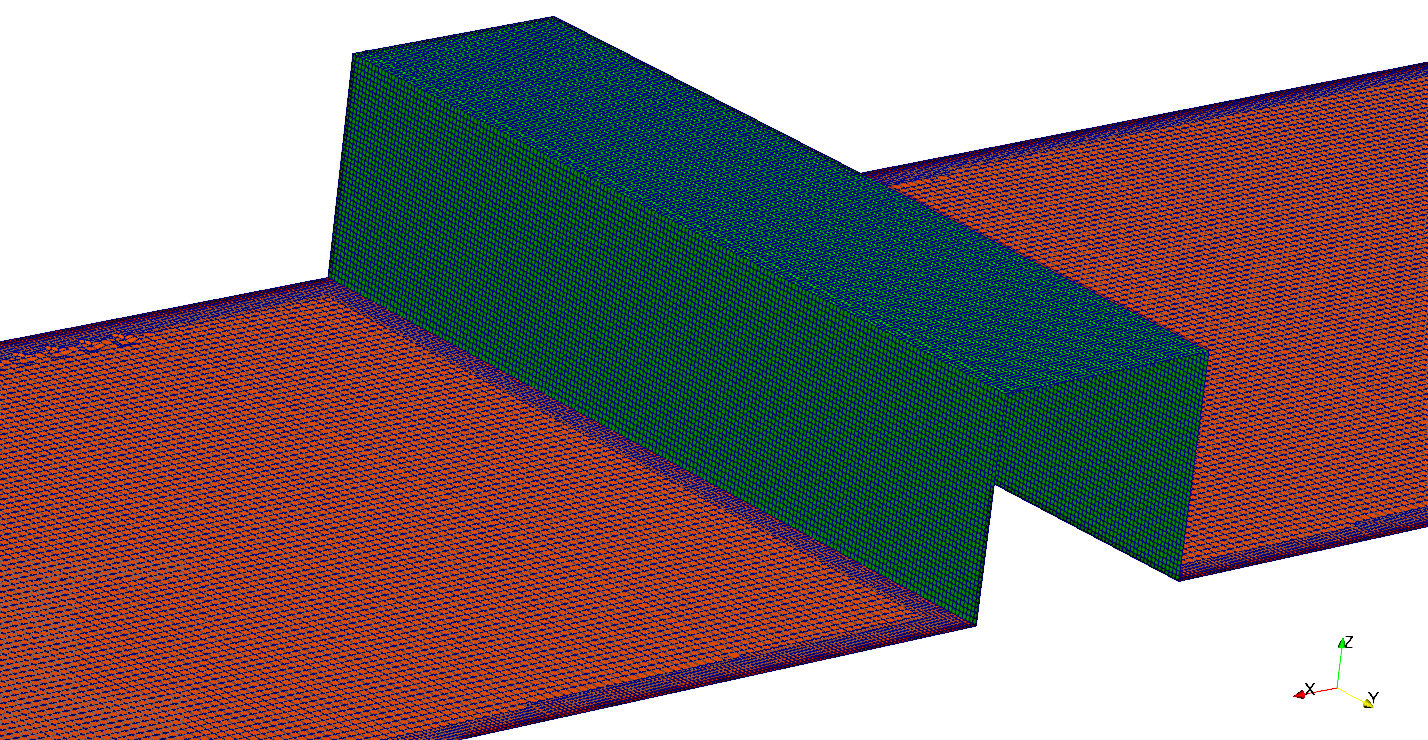

Figure 5:Raffinement résultant pour les éléments Obstacle et Gravel-Bottom composant le maillage.

Une fois que la fonctionnalité et le processus de fractionnement de surface sont terminés, le processus de suppression des cellules a lieu. Cette dernière nécessite une ou plusieurs régions entièrement enveloppées par une surface limite appartenant au domaine. Pour spécifier la région dans laquelle les cellules doivent être conservées, le mot clé locationInMesh doit être défini. Ce vecteur définit simplement la région qui veut être retenue.

locationInMesh (43.359 5 2.5803);  // to decide which side of mesh to keep **

Snappage

Après avoir terminé les processus de division cellulaire et de suppression cellulaire, le processus Snapping peut avoir lieu. Cette tâche concerne le déplacement des points du vertex cellulaire sur la surface pour créer un maillage conforme, ce qui signifie que la géométrie d’entrée est conforme. Voici une liste des mots clés à définir:

// Settings for the snapping.
snapControls
{
    nSmoothPatch    3;
    // nSmoothInternal $nSmoothPatch;
    tolerance       1.0;
    nSolveIter      600;
    nRelaxIter      5;

    // Feature snapping

        nFeatureSnapIter 10; // default is 10
        implicitFeatureSnap false; // default is false - detects without doing surfaceFeatureExtract
        explicitFeatureSnap true; // default is true
        multiRegionFeatureSnap true; // default is false - detects features between multiple surfaces
}

Calibrage

Dans le cas où certaines cellules irrégulières sont présentes le long des limites du maillage obtenu avec l’étape de rupture, il est possible d’introduire des couches supplémentaires composées de cellules hexaédriques le long de la limite. Cette étape comprend le rétrécissement du maillage existant afin d’insérer la couche de cellules.

Les utilisateurs peuvent choisir entre 4 paramètres d’épaisseur de couche différents : extensionRatio, finaleLayerThickness, premièreLayerThickness, épaisseur. Dans cet exemple, n’en spécifiez que deux pour éviter une sur-spécification du problème. Les paramètres à définir ont les significations suivantes:

Pour de plus amples renseignements, consulter la section ajout de couche] du Guide de l’utilisateur OpenFOAM.

// Settings for the layer addition.

addLayersControls
//add the PATCH names from inside the STL file so STLpatchName-insideSTLName
 {
    relativeSizes false;
    layers
    {
    }

    expansionRatio 1.0;
    finalLayerThickness 0.3;
    minThickness 0.25;
    nGrow 0;

    // Advanced settings

    featureAngle 150;
    nRelaxIter 3;
    nSmoothSurfaceNormals 50;
    nSmoothNormals 3;
    nSmoothThickness 10;
    maxFaceThicknessRatio 0.5;
    maxThicknessToMedialRatio 0.3;
    minMedianAxisAngle 90;
    nBufferCellsNoExtrude 0;
    nLayerIter 50;
    NnRelaxedIter 20;
 }

Contrôles de qualité du mesh

The final part of the snappyHexMeshDict file deals with the Mesh Quality. In this section, the values of the extrema encountered during the meshing process are defined. The purpose is to ensure an adequate quality of the resulting mesh. A comprehensive overview on the meaning of the mesh quality parameters can be found at https://simscale.com/docs. The OpenFOAM keywords defining mesh quality parameters are (with highlighting of the most important, and somewhat important parameters):

// Generic mesh quality settings

meshQualityControls
{
    maxNonOrtho 65;         // consider to set a limit of 45 deg
    maxBoundarySkewness 20;
    maxInternalSkewness 4;  // however, skewness should not exceed 0.5
    maxConcave 80;
    minVol 1e-13;
    minTetQuality 1e-15;
    minArea -1;
    minTwist 0.02;
    minDeterminant 0.001;
    minFaceWeight 0.05;
    minVolRatio 0.01;
    minTriangleTwist -1;

    // Advanced
    nSmoothScale 4;
    errorReduction 0.75;
}

debug 0;

mergeTolerance 1E-6;

Exécutez Meshing (BlockMesh)

Une fois que les mots-clés nécessaires ont été définis dans les dictionnaires requis, l’étape finale consiste en commandes de lancement dans le terminal dans l’ordre suivant:

user@user123:~/OpenFOAM-9/channel/Mesh$ blockMesh
user@user123:~/OpenFOAM-9/channel/Mesh$ surfaceFeatures
user@user123:~/OpenFOAM-9/channel/Mesh$ decomposePar
user@user123:~/OpenFOAM-9/channel/Mesh$ mpirun -np x snappyHexMesh -parallel

Sinon:

user@user123:~/OpenFOAM-9/channel/Mesh$ snappyHexMesh
user@user123:~/OpenFOAM-9/channel/Mesh$ reconstructParMesh -constant
user@user123:~/OpenFOAM-9/channel/Mesh$ checkMesh
  Checking topology...
    Boundary definition OK.
    Cell to face addressing OK.
    Point usage OK.
    Upper triangular ordering OK.
    Face vertices OK.
    Number of regions: 1 (OK).

  Checking patch topology for multiply connected surfaces...
                   Patch    Faces   Points                  Surface topology
                     Air    12879    13927  ok (non-closed singly connected)
          Concrete-sides   103621   109304  ok (non-closed singly connected)
           Gravel-bottom   132062   136819  ok (non-closed singly connected)
                   Inlet      288      339  ok (non-closed singly connected)
                Obstacle    27076    27416  ok (non-closed singly connected)
                  Outlet    20610    21252  ok (non-closed singly connected)

  Checking geometry...
    Overall domain bounding box (-2.5 -1e-06 -1) (56.7409 10 6.2461)
    Mesh has 3 geometric (non-empty/wedge) directions (1 1 1)
    Mesh has 3 solution (non-empty) directions (1 1 1)
    Boundary openness (-5.71676e-15 7.42351e-15 8.33816e-16) OK.
    Max cell openness = 4.76547e-16 OK.
    Max aspect ratio = 7.03771 OK.
    Minimum face area = 3.89097e-05. Maximum face area = 0.0910262.  Face area magnitudes OK.
    Min volume = 2.62118e-06. Max volume = 0.0180894.  Total volume = 2271.44.  Cell volumes OK.
    Mesh non-orthogonality Max: 47.7783 average: 6.72481
    Non-orthogonality check OK.
    Face pyramids OK.
    Max skewness = 3.12739 OK.
    Coupled point location match (average 0) OK.

  Mesh OK.

  End
user@user123:~/OpenFOAM-9/channel/Mesh$ paraFoam

Visualisation des meshs

Pour visualiser le maillage généré dans ParaView, sélectionnez l’option Appliquer dans la section Propriétés.

openfoam snappyHexMesh paraFoam

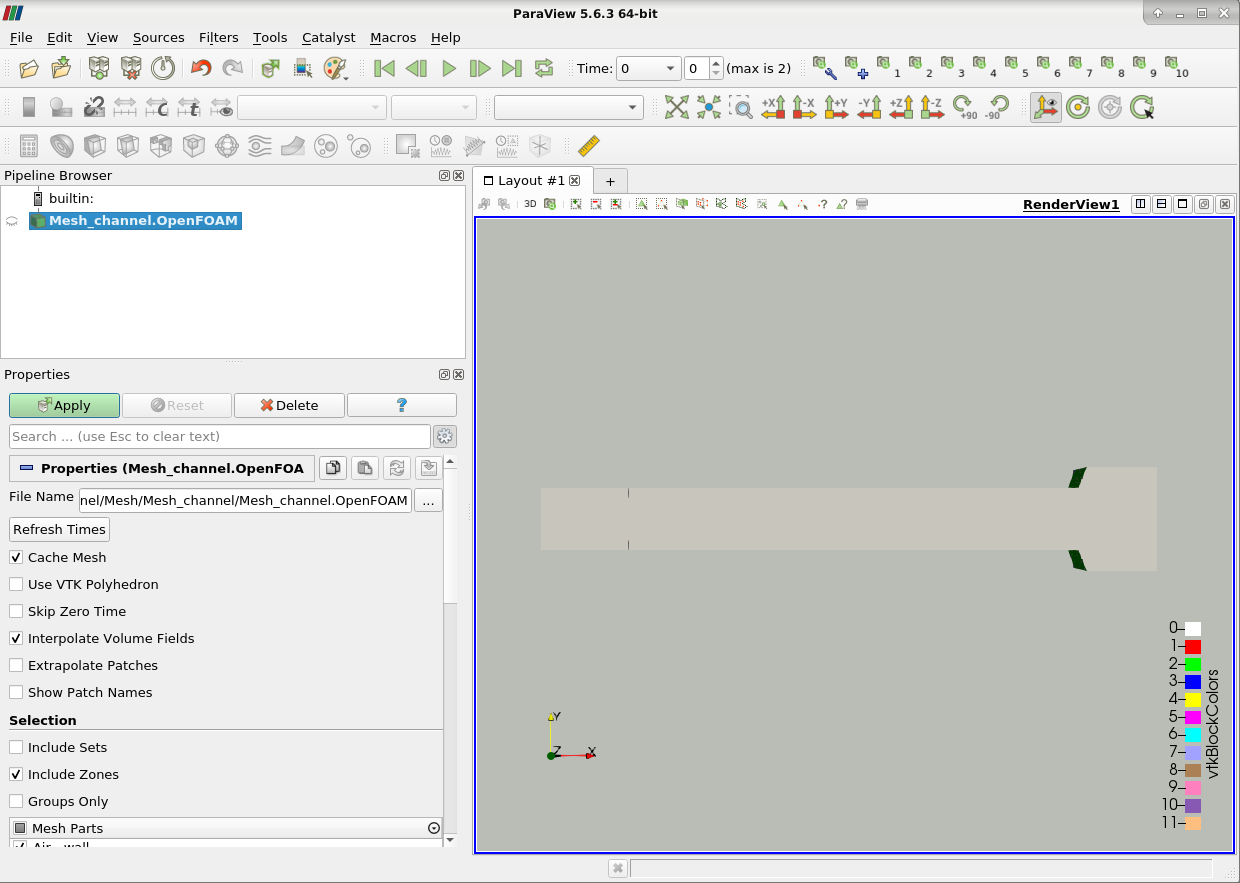

Figure 6:Visualisation du maillage résultant dans ParaView.

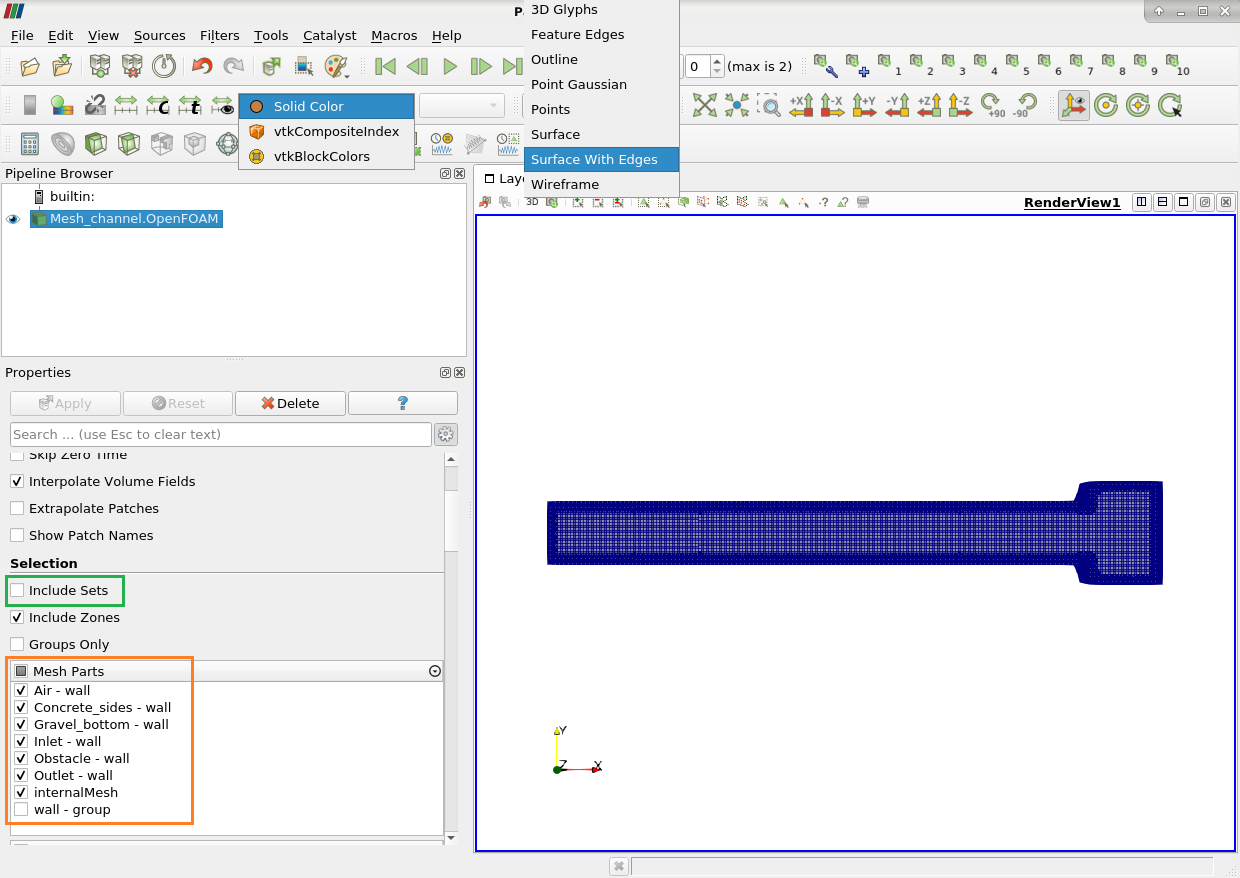

L’image ci-dessous met en évidence certaines fonctionnalités nécessaires pour visualiser adéquatement le maillage créé. Plus précisément, pour analyser les cellules, il est possible de sélectionner l’option Surface avec Edge. Les différents éléments composant le maillage peuvent ensuite être sélectionnés/désélectionnés pour analyser des parties spécifiques en détail. Enfin, dans le cas où le Mesh Check a retourné des erreurs, par exemple, des visages à haute inclinaison, ils peuvent être visualisés en sélectionnant l’option Inclure les ensembles.

openfoam snappyHexMesh paraFoam

Figure 7:Visualisation du maillage résultant dans ParaView, mettant en évidence les cellules créées.
